e usan para crear una conexión entre herramientas dentro de una cámara de vacío y el exterior. Se fabrican de uno o más conductores que pasan por una brida de vacío y están aislados de la brida. El material de aislamiento necesita poder resistir una presión de 1 bar del lado del aire cuando la cámara haya sido evacuada; suele ser vitrocerámica.
Tipos de pasamuros eléctricos

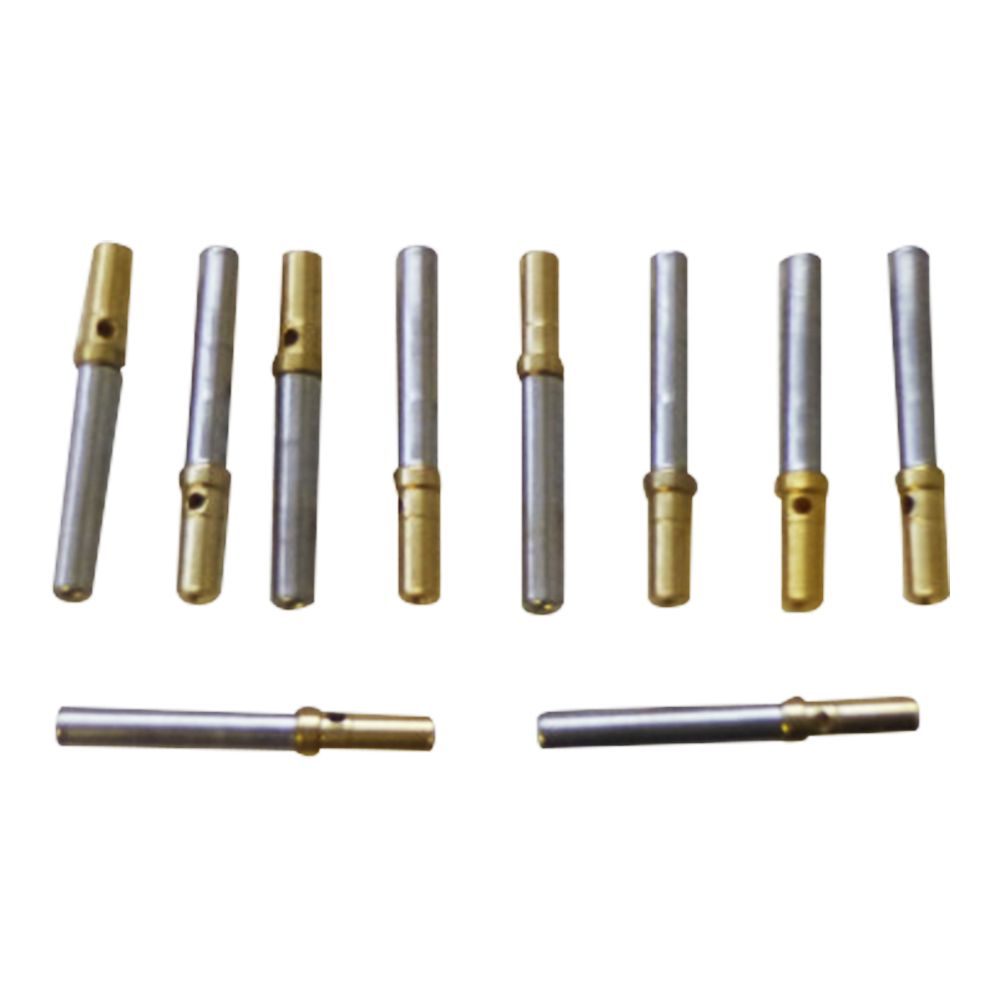

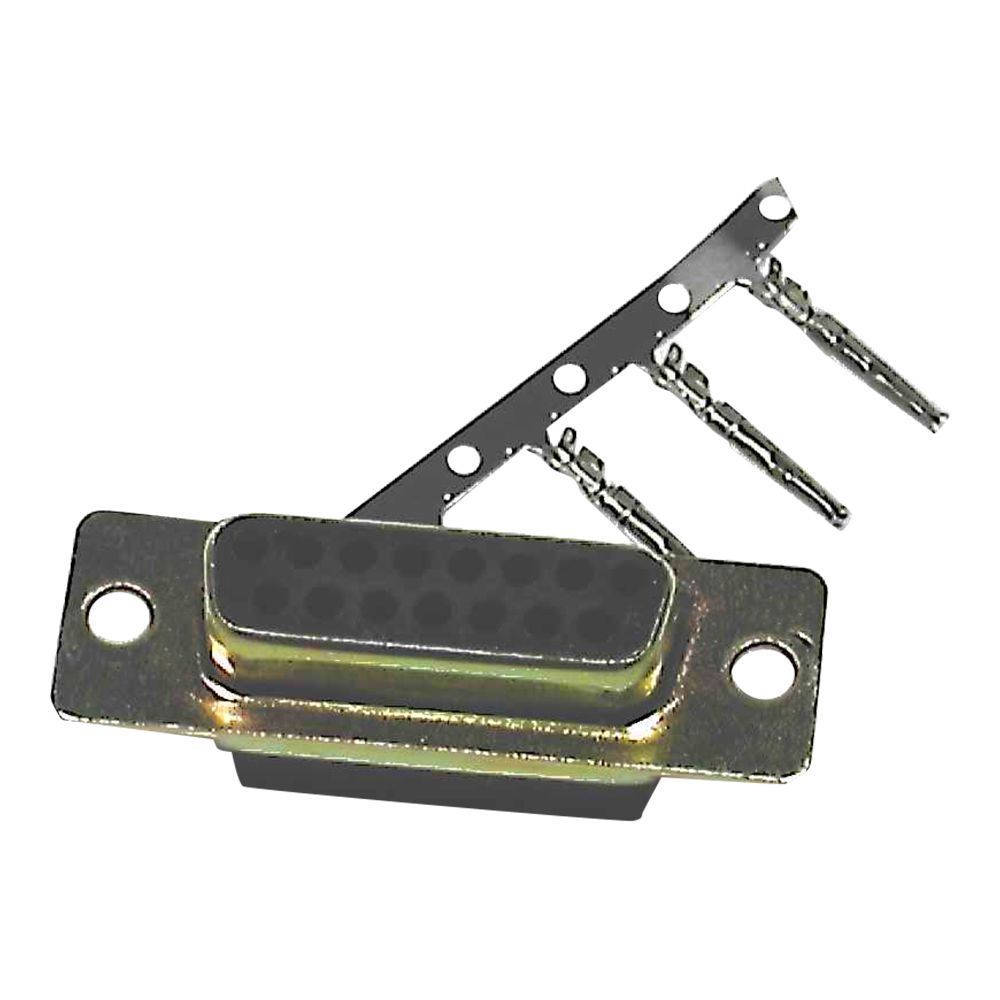

PASAMUROS SUB-D
Allectra ha desarrollado una gama completa de pasamuros sub-D y conectores de alto y ultra-alto vacío, junto con sus cables correspondientes. La disponibilidad de una gama completa de cables y conectores sub-D ha sido muy bien recibido por la industria del alto vacío. La nueva comodidad de usar un sistema estándar de la industria ha sido responsable para el gran éxito del producto. La gama Allectra es verdaderamente estándar de UHV sin pegamento ni adhesivos.

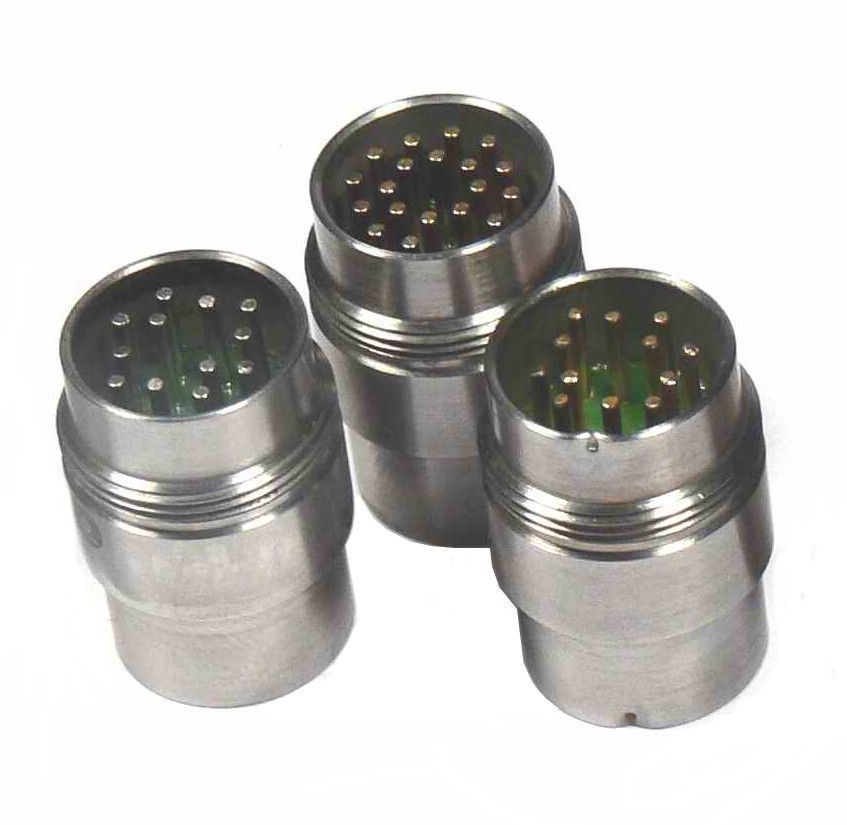

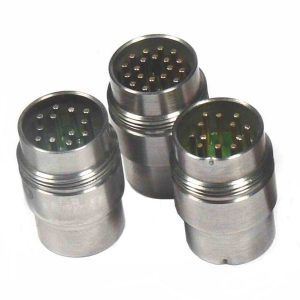

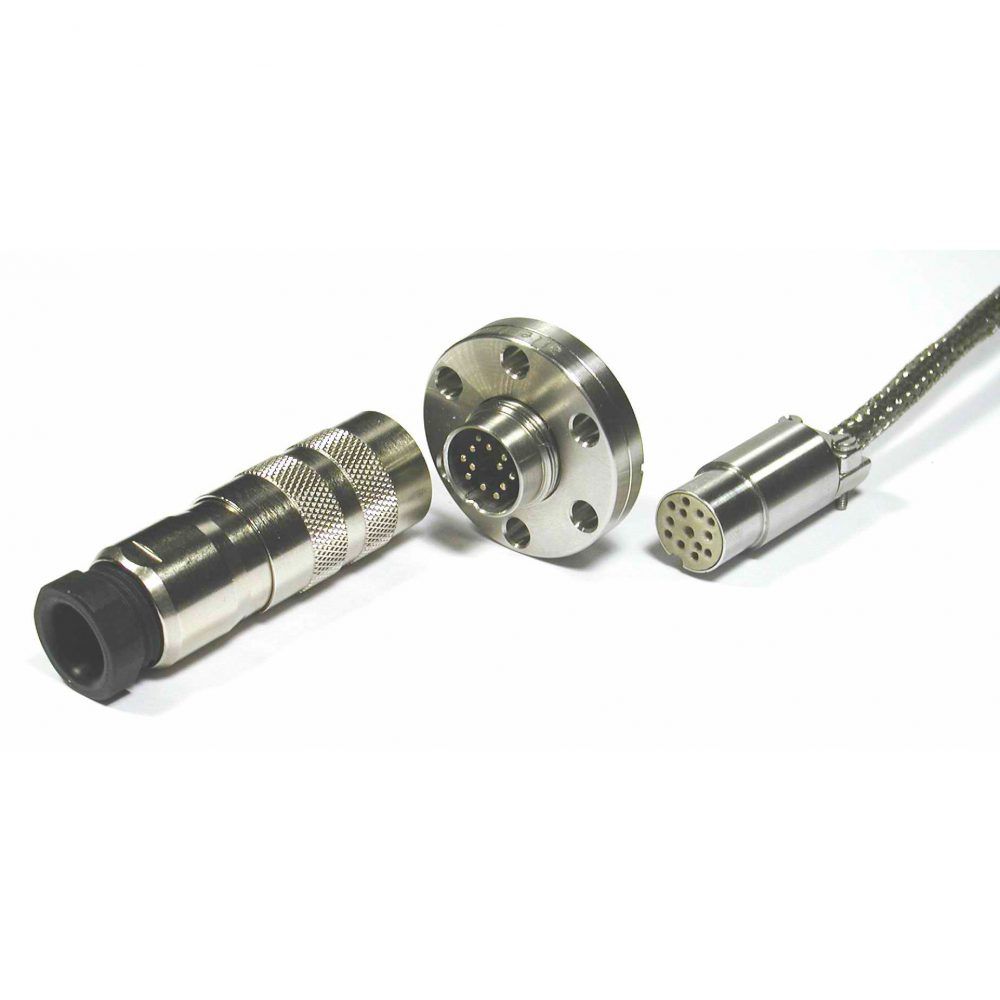

PASAMUROS CM

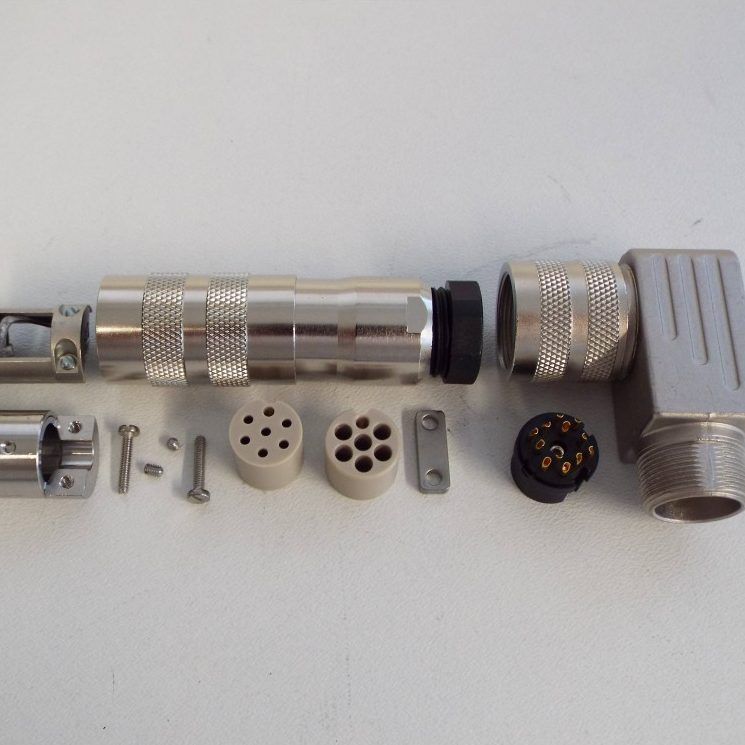

El diseño del pasamuro puede usarse con conectores air-side industriales estándar. Puede suministrarse con 6, 12 o 19 pines por pasamuro.
PASAMUROS TEMPOPARES
Tienen pines hechos de los materiales correspondientes del termopar. En el lado del vacío los pines terminan con un conector de rosca. El polo (+) es 25 mm más largo que el polo (-).

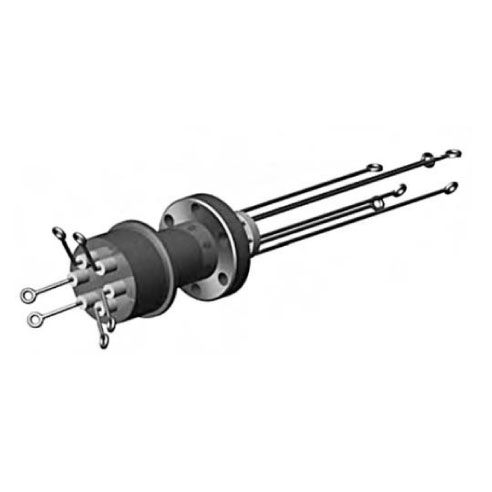

TEMPOPARES TIPO R & S
Comparten el mismo material de pines del pasamuros y el mismo pasamuros puede usarse en ambos casos.
DE COMBINACIÓN CON PASAMUROS DE POTENCIA
Para calefactores en los cuales se requieren mediciones de temperatura y conductores de alimentación.

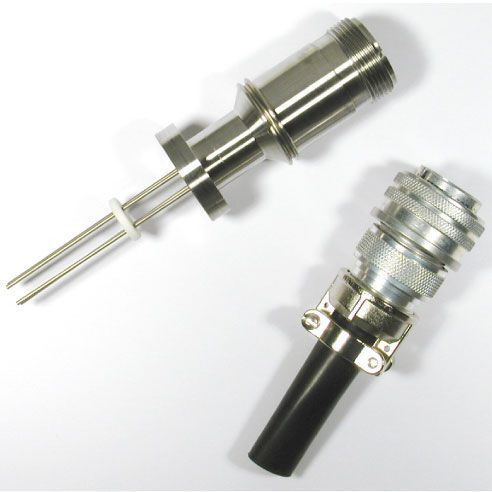

ENCHUFES DE TERMOPAR MS
Hasta 10 pares de termopares tipo K se encuentran disponibles en un pasamuros de tipo MS.

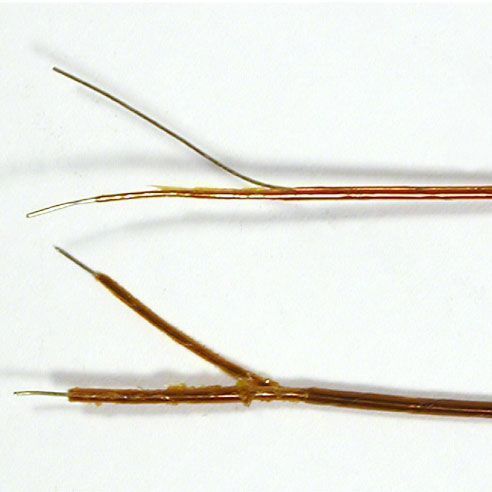

CABLES PASAMUROS T
Los cables estándar vienen sin conexión TC en el extremo. Como opción, ofrece puntas soldadas en cables aislados o descubiertos.

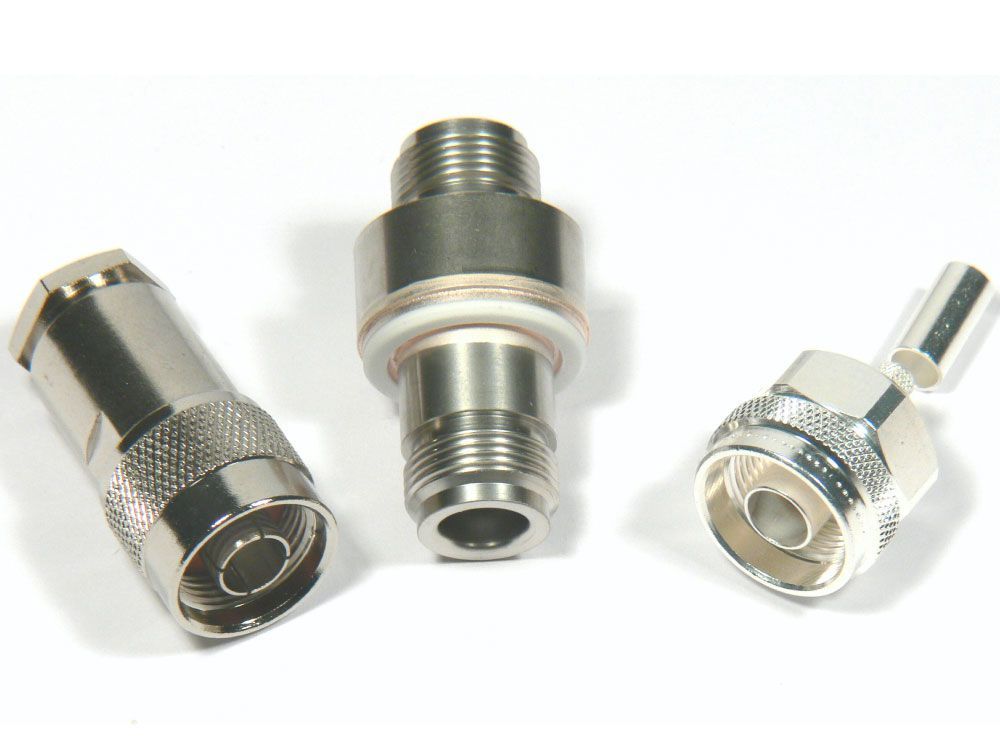

PASAMUROS CO-AXIAL
Los Pasamuros Co-axiales tienen un conductor central con un escudo conductor externo y normalmente se usan para transmitir señales a altas frecuencias.
Estos pasamuros suelen estar disponibles con una impedancia de 50 Ω, para corresponder a la impedancia de cables coaxiales para minimizar la señal reflejada en la interfaz cable-pasamuros.
Pueden suministrarse con un escudo conectado al suelo o flotante y o de un lado o dos.

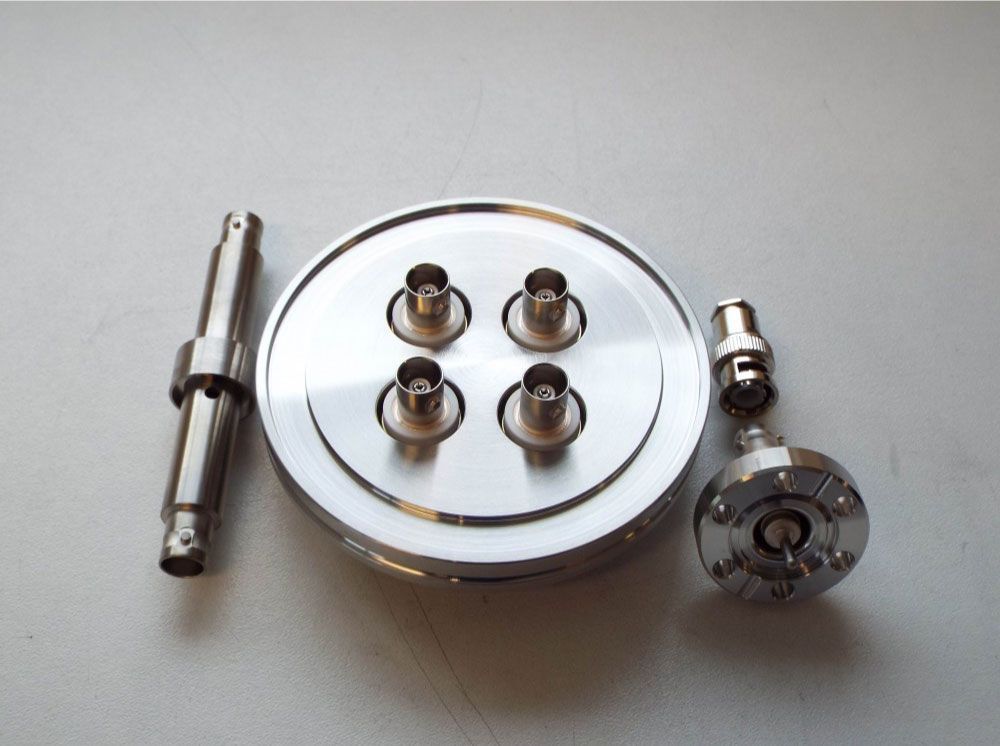

BNC & BNC50
Buenas soluciones cuando no se requiere un alto voltaje DC, usando conectores y cables estándar del lado del aire industriales estándar.
SMA
Se usan para señales de alta frecuencia. Ofrecemos 3 versiones, con frecuencias máximas desde 6,5 GHz a 40 GHz.

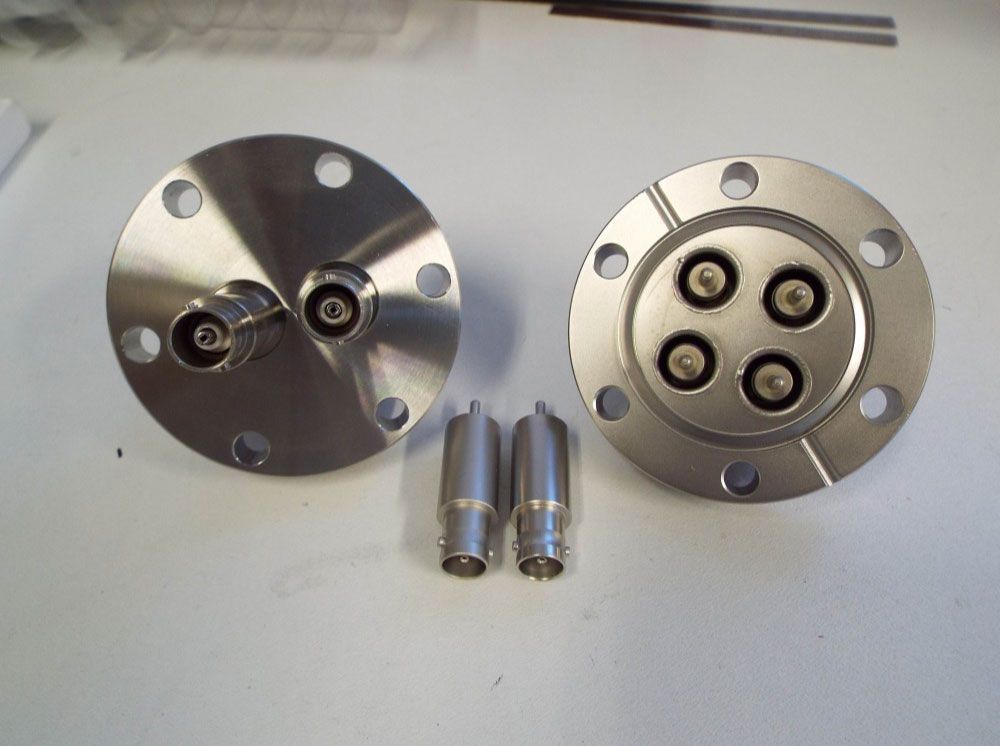

MHV & MHV50
Los pasamuros MHV tienen un pine empotrado y una tasa de voltaje mayor que los BNC.

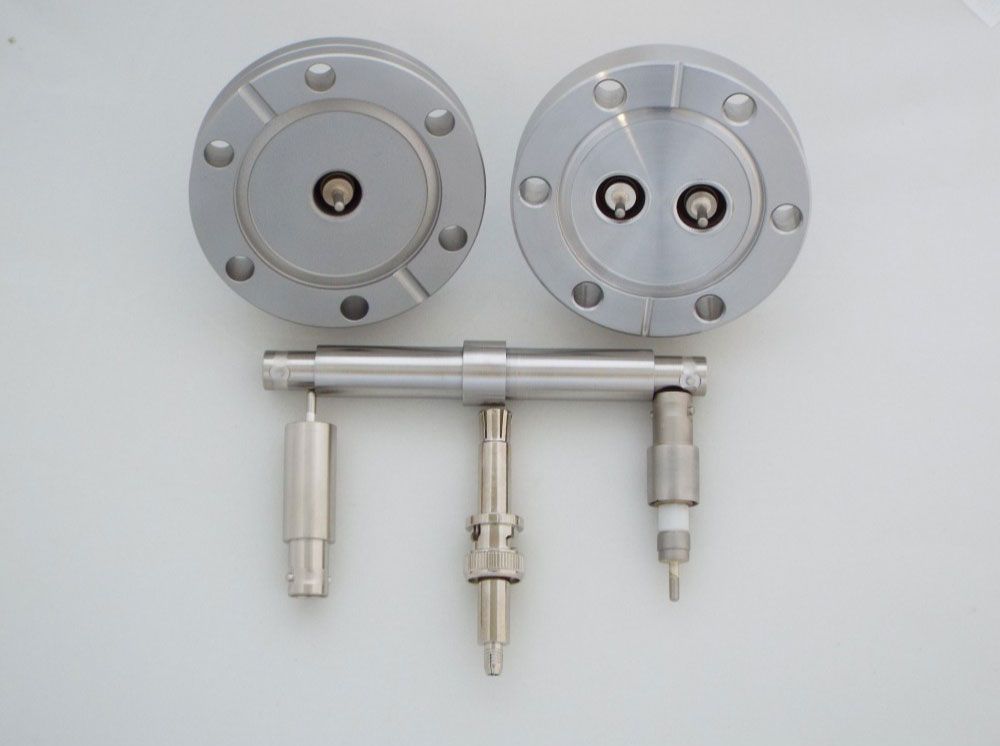

ALTO VOLTAJE SHV
Voltaje similar a los pasamuros MHV con un conector mejor de aire lateral.
PASAMUROS DE POTENCIA
Ofrecemos pasamuros de potencia para voltajes de hasta 60 kV y corrientes de hasta 1.000 A usando una variedad de materiales de pines.
BAJO VOLTAJE
Alimentación a través de CF, bridas KF con conductores Kovar, SS, Ni y Cu de hasta 5 kV y 20A.
MULTIWAY MS
Multidireccionales con conectores circulares MS; Tipos M12. Con hasta 40 Amps por pine.
POWER GLOVE
Pasamuros de 5,10, 20 y 40 kV. Cables del lado del aire con una longitud incluida de 2,4 m. Opciones de 1,2,3,6 u 8 pines.
ALTO VOLTAJE
Disposiciones especiales en bridas estándar o personalizadas están disponibles a petición del cliente.
